CornerNet은 Anchor 없이 박스를 어떻게 묶나: Heatmap, Embedding, Offset

CornerNet은 왼쪽 위와 오른쪽 아래 corner의 heatmap을 찾고, embedding 거리로 같은 물체의 두 점을 묶은 뒤 offset으로 좌표를 보정해 bounding box를 만듭니다. Heatmap만 잘 나와도 잘못된 두 점을 묶으면 엉뚱한 box가 됩니다. 따라서 누락, 잘못된 pairing, 좌표 보정 오류를 서로 나눠 봐야 합니다.

Anchor 대신 세 종류의 출력을 예측한다

Anchor 기반 one-stage detector는 이미지에 여러 크기와 종횡비의 anchor box를 촘촘히 놓고, ground-truth와의 overlap을 분류한 뒤 좌표를 회귀합니다. 기존 글은 이 방식의 부담을 두 가지로 정리합니다.

  • 충분히 겹치는 양성 box를 얻으려면 많은 anchor가 필요해 foreground와 background가 크게 불균형해집니다.
  • anchor 수, 크기, 종횡비 같은 hyperparameter를 휴리스틱하게 정해야 합니다.

CornerNet은 bounding box를 top-left와 bottom-right keypoint의 쌍으로 바꿉니다.

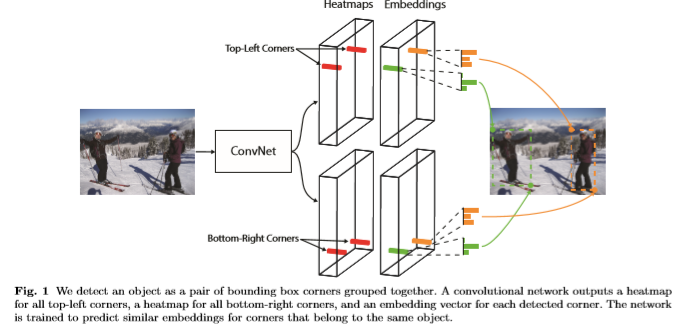

CornerNet 전체 파이프라인

하나의 convolutional network가 세 출력을 냅니다.

  1. 클래스별 top-left, bottom-right heatmap
  2. 같은 물체의 두 corner를 묶기 위한 embedding
  3. downsampling으로 잃은 위치를 보정하는 offset

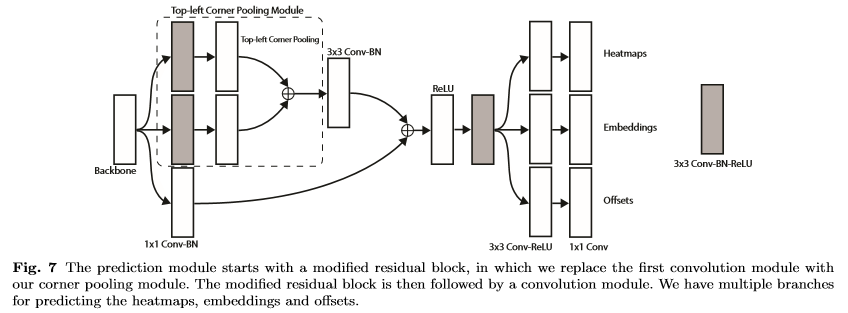

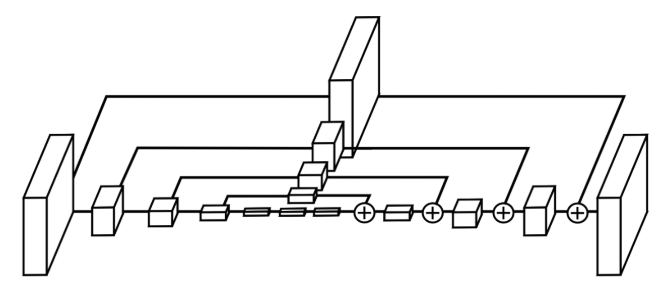

backbone은 Hourglass Network이고, 마지막 feature에 top-left와 bottom-right 두 예측 모듈을 붙입니다. 각 모듈은 heatmap, embedding, offset을 내기 전에 corner pooling을 수행합니다.

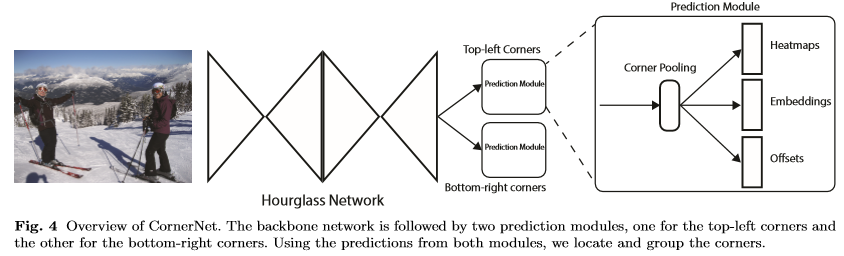

CornerNet overview

Corner Pooling은 왜 바깥 방향을 보는가

Bounding box의 corner는 물체 내부가 아니라 경계 바깥에 놓일 수 있어 그 위치만 보면 강한 local visual evidence가 없을 수 있습니다.

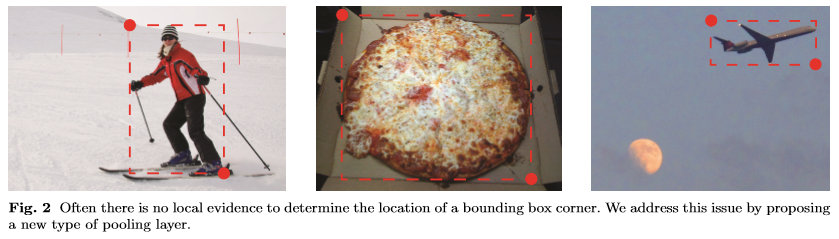

Corner 위치의 local evidence 문제

Top-left corner인지 판단하려면 그 점에서 오른쪽으로 뻗는 위쪽 경계와 아래로 뻗는 왼쪽 경계를 함께 봐야 합니다. Corner pooling은 이 방향 정보를 모읍니다.

Corner pooling의 방향

Top-left 모듈의 처리 순서는 다음과 같습니다.

  1. 두 feature map을 입력으로 받습니다.
  2. 첫 feature에서는 각 위치에서 오른쪽 방향의 feature를 max pooling합니다.
  3. 둘째 feature에서는 각 위치에서 아래 방향의 feature를 max pooling합니다.
  4. 두 결과를 더합니다.

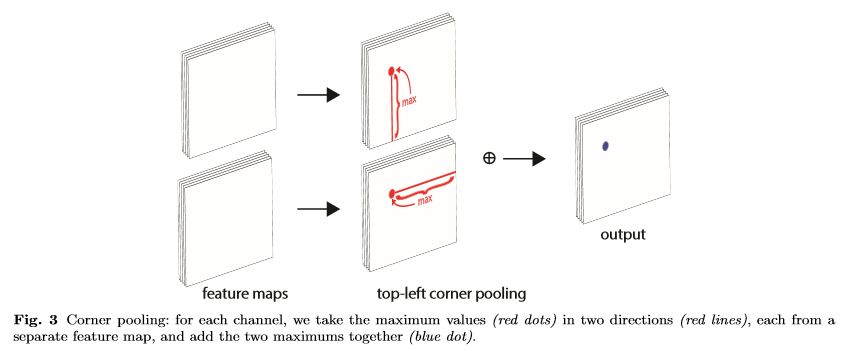

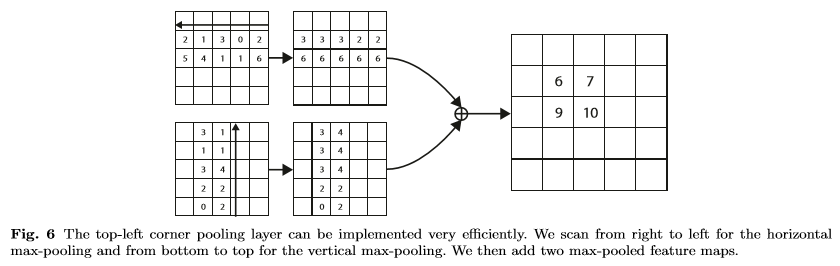

Corner pooling module

Bottom-right는 반대 방향의 경계를 보는 대응 구조입니다. 중요한 점은 일반적인 작은 window pooling이 아니라 corner에서 물체 경계가 이어질 방향을 따라 정보를 모은다는 것입니다.

여러 corner 중 같은 물체의 쌍을 찾는 법

이미지에는 여러 물체가 있으므로 top-left와 bottom-right 후보도 여러 개입니다. CornerNet은 각 corner에 1차원 embedding을 예측합니다.

  • 같은 물체의 두 corner embedding은 가까워지도록 pull loss를 적용합니다.
  • 다른 물체의 embedding은 떨어지도록 push loss를 적용합니다.
  • embedding의 절대값보다 두 값 사이의 거리가 중요합니다.

Corner grouping loss

Heatmap은 클래스별 corner 위치를 나타냅니다. ground-truth corner 한 곳은 positive이고 나머지는 negative지만, 정답 주변의 negative에는 작은 penalty를 줍니다.

가까운 두 false corner도 ground-truth와 충분히 겹치는 box를 만들 수 있기 때문입니다. 원문은 IoU t=0.3을 만족하는 반경과 그 반경의 1/3인 σ를 사용한 Gaussian을 설명합니다.

Downsampling된 heatmap 좌표를 입력 이미지로 되돌릴 때 생기는 정밀도 손실은 별도의 offset 예측으로 보정합니다. 학습에서는 ground-truth corner 위치의 offset에 smooth L1 loss를 적용합니다.

추론 단계에서 버리는 후보

후처리는 heatmap, embedding, offset을 함께 사용합니다.

  1. top-left heatmap과 bottom-right heatmap에서 각각 점수가 높은 100개 corner를 고릅니다.
  2. offset으로 corner 좌표를 보정합니다.
  3. 서로 다른 category의 corner 쌍을 제거합니다.
  4. embedding의 L1 distance가 0.5보다 큰 쌍을 제거합니다.
  5. 남은 쌍으로 bounding box를 만들고 NMS를 적용합니다.

학습 기록에는 입력 511×511, 출력 128×128, Adam optimizer, random horizontal flip, scaling, cropping, color jittering이 포함돼 있습니다. 전체 loss는 detection, pull, push, offset 항을 합치며 원문의 weight는 α=0.1, β=0.1, γ=1입니다.

CornerNet benchmark

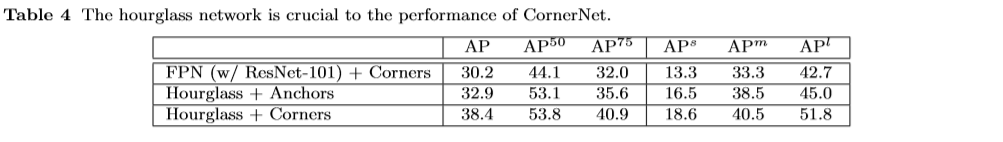

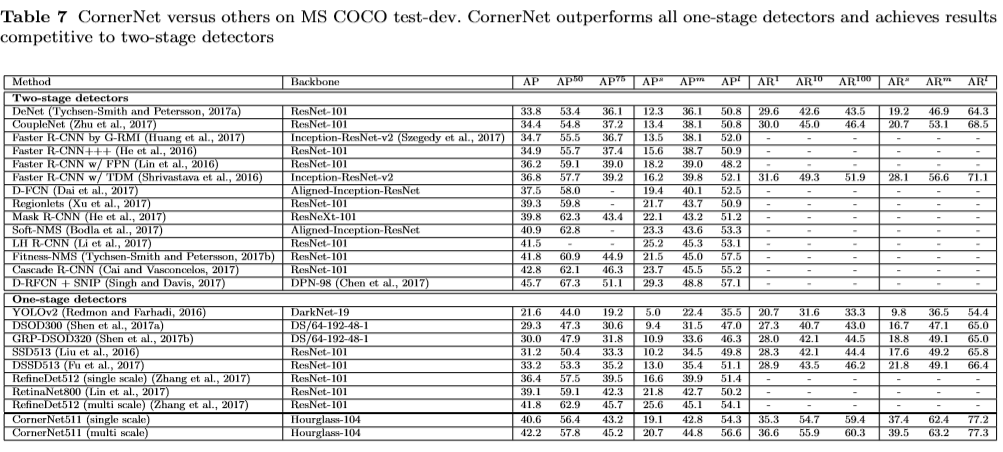

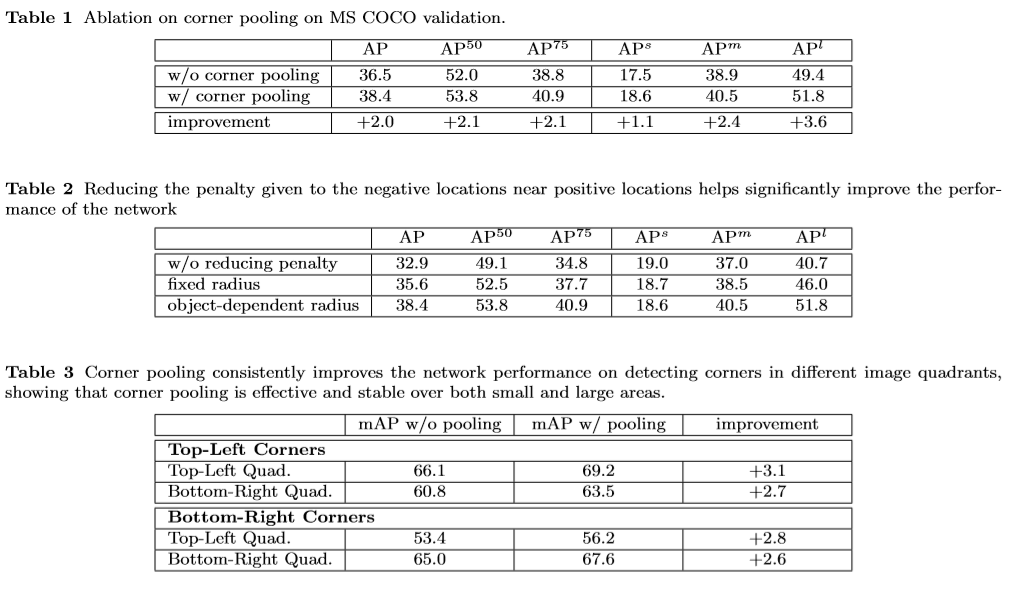

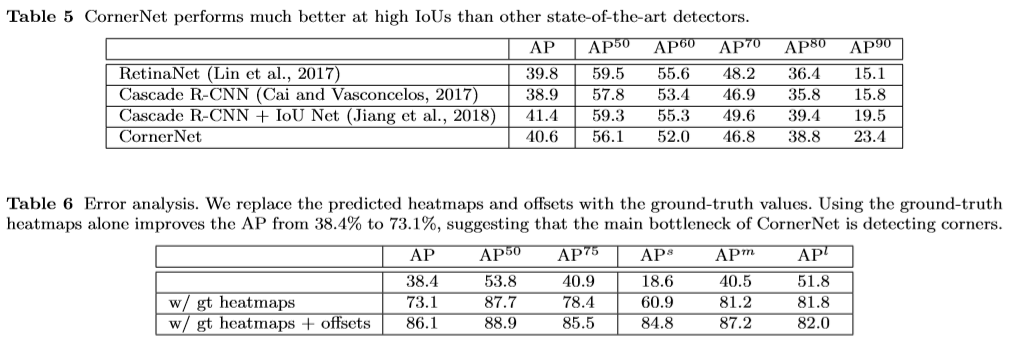

기존 글의 MS COCO 42.2% AP는 논문의 특정 모델과 실험 결과입니다. anchor-free라는 이름만으로 현재 모든 검출기보다 빠르거나 정확하다고 일반화할 수는 없습니다. 구조를 판단할 때는 다음 세 질문이 더 중요합니다.

  • heatmap만 예측하는가, embedding과 offset도 함께 있는가
  • corner pooling이 각 corner의 올바른 방향으로 정보를 모으는가
  • 후처리에서 category와 embedding distance를 모두 검사하는가

기준 자료는 CornerNet 논문과 공식 코드입니다. 이 글은 학습 실행법이 아니라 anchor box 없이 두 점을 box로 만드는 과정을 읽기 위한 해설입니다.

잘못된 Box는 어느 출력에서 시작됐는가

먼저 ground truth corner 근처에 heatmap peak가 있는지 봅니다. 한쪽 corner만 나오면 pairing을 조정하기 전에 해당 방향의 heatmap과 corner pooling을 확인합니다. 두 peak가 모두 있는데 box가 없다면 class, embedding distance, score filter 중 어느 조건에서 후보가 버려졌는지 기록합니다.

서로 다른 물체의 corner가 묶인 경우에는 embedding 분포를 봅니다. 같은 instance의 두 점 거리와 다른 instance 조합의 거리가 실제로 분리되는지, 밀집된 같은 class에서 겹치는지 확인합니다. Threshold를 엄격하게 하면 오조합은 줄지만 올바른 box도 끊길 수 있습니다.

Box가 일정한 크기만큼 밀리면 offset과 좌표 복원을 봅니다. Feature map 좌표를 입력 이미지로 되돌릴 때 stride, resize, padding을 반영해야 합니다. Network 출력 좌표와 최종 원본 좌표를 따로 저장하면 학습 오류와 후처리 오류를 구분할 수 있습니다.

후보 수가 많아질 때는 모든 왼쪽 위와 오른쪽 아래를 무조건 조합하는 비용도 고려합니다. Class, score, 기하 조건으로 줄이는 순서가 recall과 속도에 어떤 영향을 주는지 고정 이미지에서 비교합니다.

대각선으로 가까운 두 물체가 겹치는 장면을 failure set에 넣으면 corner pairing 오류가 잘 드러납니다. 각 corner가 맞아도 서로 다른 instance가 연결될 수 있으므로 최종 box만 보지 말고 heatmap peak와 embedding 쌍을 함께 저장합니다.
