NCS2에서 YOLOv3가 실행되지 않을 때: FP16 IR 변환과 입력 Shape 점검

NCS2에서 YOLO가 로드되지 않는다면 먼저 IR이 FP16으로 만들어졌는지, 모델 입력이 416×416인지, 애플리케이션이 MYRIAD 장치와 올바른 tensor 순서를 쓰는지 확인해야 합니다. YOLO 버전마다 weight 변환과 custom operation 설정이 다르므로 v1, v2, v3 파일을 섞으면 안 됩니다. Forward가 실행됐더라도 raw output의 box 해석과 좌표 복원이 맞지 않으면 실제 검출은 실패한 것입니다.

YOLO 버전에 따라 변환 경로가 다르다

이 기록의 장비는 Raspberry Pi 3, Neural Compute Stick 2, webcam이며 OpenCV 4.0.0과 OpenVINO 설치 과정을 전제로 합니다. YOLOv3와 tiny 모델은 tensorflow-yolo-v3 변환기를, YOLOv1, v2는 darkflow를 거쳐 TensorFlow .pb를 만든 뒤 Model Optimizer로 IR을 생성합니다.

YOLOv3 경로에서 사용한 저장소와 고정 revision은 다음과 같습니다.

1
2
3

git clone https://github.com/mystic123/tensorflow-yolo-v3.git
cd tensorflow-yolo-v3
git checkout ed60b90

가중치와 class 이름은 원문의 YOLOv3 weights, YOLOv3-tiny weights, coco.names를 사용합니다.

다음은 필요한 인자를 보여주는 당시 명령 조각입니다. 원문처럼 줄만 나눠 붙여 넣으면 별도 명령으로 해석되므로, 실제 실행 시 하나의 명령으로 연결하고 파일 위치와 의존성을 맞춰야 합니다.

1
2
3
4

python convert_weights_pb.py
  --class_names coco.names
  --data_format NHWC
  --weights_file yolov3.weights

tiny 모델은 weight 파일을 yolov3-tiny.weights로 바꾸고 --tiny를 추가합니다. 생성된 graph summary에서 input을 확인한 뒤 IR 변환 인자를 정합니다.

YOLO PB 그래프 입력 요약

IR 변환에서 FP16을 빼면 생기는 문제

YOLOv3의 Model Optimizer 호출에는 input shape, data type, YOLO custom operation 설정이 함께 필요합니다.

1
2
3
4
5

python mo_tf.py
  --input_model yolov3.pb
  --input_shape [1,416,416,3]
  --data_type FP16
  --tensorflow_use_custom_operations_config extensions/front/tf/yolo_v3.json

이 역시 여러 줄 실행 스크립트가 아니라 인자 구조를 보여주는 핵심 조각입니다. 각 인자를 같은 python mo_tf.py 호출에 전달해야 합니다. graph summary의 batch가 -1이면 실제 추론용 batch와 공간 크기로 정해야 합니다.

이 기록의 NCS2 MYRIAD 대상은 FP32 IR을 지원하지 않아 --data_type FP16이 필수였습니다. 변환이 끝나면 같은 모델에서 나온 .xml과 .bin을 라즈베리파이로 함께 옮깁니다. YOLOv1, v2는 darkflow에서 --savepb로 PB를 만들고, yolo_v1_v2.json custom operation 설정을 사용하는 별도 경로입니다. 버전별 변환 파일을 섞지 않는 것이 중요합니다.

OpenCV와 Inference Engine에서 확인할 입력

OpenCV DNN 경로의 핵심은 IR 두 파일을 함께 읽고 대상 장치를 MYRIAD로 지정하는 것입니다.

1
2
3
4
5
6
7
8

net = cv.dnn.readNet(xml_path, bin_path)
net.setPreferableTarget(cv.dnn.DNN_TARGET_MYRIAD)

frame = cv.imread('test.jpeg')
frame = cv.resize(frame, (416, 416))
blob = cv.dnn.blobFromImage(frame, size=(416, 416), ddepth=cv.CV_8U)
net.setInput(blob)
out = net.forward()

이 조각은 forward 시간과 raw output을 얻는 부분까지만 포함합니다. YOLO box를 decoding하고 class 이름을 붙이는 완전한 검출 애플리케이션은 아닙니다.

당시 OpenVINO Inference Engine API에서는 IENetwork로 XML/BIN을 읽고 IEPlugin(device='MYRIAD')으로 로드했습니다. 이미지 배열은 batch 축을 더한 뒤 NHWC에서 NCHW로 순서를 바꿉니다.

1
2
3
4

resized_image = cv.resize(frame, (416, 416), interpolation=cv.INTER_CUBIC)
prepimg = resized_image[np.newaxis, :, :, :]
prepimg = prepimg.transpose((0, 3, 1, 2))
res = exec_net.infer({'inputs': prepimg})

입력 이름 inputs는 원문 모델을 기준으로 합니다. 다른 graph라면 네트워크의 실제 input key와 output layer를 확인해야 합니다.

변환 성공과 실제 검출 성공을 구분하기

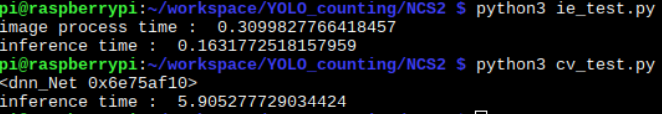

NCS2 YOLO 추론 시간 출력

원문에서는 OpenCV 경로의 첫 추론이 더 느려 보였지만 반복 실행에서는 두 방식의 시간 차이가 크지 않았습니다. 한 번의 숫자만으로 방식을 고르기보다 초기 호출과 반복 호출을 나눠 관찰할 필요가 있습니다.

실패를 좁힐 때는 다음 순서가 유용합니다.

  • PB graph summary에서 input shape와 input 이름을 확인합니다.
  • YOLO 버전에 맞는 custom operations JSON을 사용합니다.
  • IR이 FP16인지, XML과 BIN이 같은 변환 결과인지 확인합니다.
  • 애플리케이션의 resize 크기와 Model Optimizer의 shape를 맞춥니다.
  • NHWC 입력을 NCHW로 옮겼는지 확인합니다.
  • OpenCV 또는 Inference Engine의 target을 MYRIAD로 지정합니다.
  • forward 결과만 얻은 코드를 완전한 box decoding 예제로 오해하지 않습니다.

이 글은 2019년 OpenVINO API와 특정 Git revision을 기록한 자료입니다. YOLO 변환 참고 저장소와 당시 TensorFlow 변환 안내를 해당 환경과 대조해 사용해야 하며, 게시된 조각만으로 설치부터 화면 출력까지 모두 실행된다고 가정하면 안 됩니다.

단계별 산출물을 어떻게 검증해야 하나

Weight를 PB로 바꾼 뒤에는 파일 생성 여부보다 graph summary를 먼저 봅니다. 입력 node 이름, batch와 공간 크기, 채널 위치를 기록하고 변환 명령과 대조합니다. Tiny 여부와 YOLO 버전이 다르면 출력 layer 구성도 달라지므로 파일 이름만 비슷하다고 같은 설정을 재사용하지 않습니다.

IR 단계에서는 XML과 BIN을 한 쌍으로 관리합니다. 변환 로그의 input shape와 data type을 남기고 애플리케이션이 만드는 blob의 shape를 출력해 비교합니다. OpenCV DNN의 blobFromImage 경로와 배열을 직접 transpose하는 Inference Engine 경로는 전처리 책임이 다르므로, 두 코드를 섞을 때 채널 순서가 두 번 바뀌지 않는지도 봐야 합니다.

마지막으로 고정된 테스트 이미지 하나를 사용해 raw output shape, box 수, 좌표 범위의 순서로 확인합니다. 출력이 비어 있거나 좌표가 화면 밖으로 몰리면 모델 로드 성공과 별개로 anchor, 입력 정규화, 후처리를 의심해야 합니다. 첫 호출 시간과 반복 호출 시간도 분리해야 초기화 비용을 모델의 지속적인 추론 속도로 오해하지 않습니다.

함께 읽으면 이해가 이어지는 글

자주 묻는 질문

NCS2용 OpenVINO IR에서 FP16이 중요한 이유는 무엇인가요?

이 글의 당시 MYRIAD 환경은 FP32 IR을 지원하지 않았으므로 FP16 변환이 필요했습니다. 현재 환경에서는 장치와 OpenVINO 버전의 지원 정밀도를 확인해야 합니다.

YOLOv3와 YOLOv2의 변환 설정을 같이 써도 되나요?

안 됩니다. 원문에서도 변환 경로와 custom operations JSON이 버전별로 다릅니다. Weight, PB, JSON, 출력 해석이 같은 YOLO 버전에 속하는지 한 묶음으로 확인해야 합니다.

net.forward가 실행되면 검출까지 성공한 것인가요?

아닙니다. Forward는 raw output을 얻은 단계일 뿐입니다. 올바른 anchor와 class로 box를 해석하고 좌표를 원본 이미지에 복원하는 후처리까지 검증해야 실제 검출 성공입니다.

고정 이미지 하나로 변환 전후를 비교하는 법

먼저 원래 변환기 환경에서 한 이미지의 입력 배열과 raw output을 저장합니다. 같은 resize, 색상 순서, 값 범위를 OpenVINO 경로에도 적용하고 output layer별 shape를 비교합니다. 값이 완전히 같을 필요를 전제로 하기보다 box를 복원했을 때 주요 검출의 class와 위치가 대응하는지 봅니다.

좌표가 일정한 비율로 틀리면 모델 자체보다 후처리를 먼저 의심합니다. 416 기준 좌표를 원본 크기로 되돌리는 비율, letterbox나 단순 resize 여부, x, y 순서를 확인합니다. Class 이름만 틀리면 label 파일의 행 순서와 output class index를 대조합니다.

이 고정 입력이 통과한 뒤 웹캠과 반복 성능을 봅니다. 첫 호출은 초기화 비용을 포함할 수 있으므로 여러 번 실행한 값과 분리하고, frame 읽기와 그리기 시간을 제외한 추론 시간도 남깁니다. 이렇게 해야 장치 연결 성공, 변환 일치, 실제 애플리케이션 속도를 서로 다른 결과로 보고할 수 있습니다.

변환한 모델의 class 이름과 anchor도 같은 원본 구성에서 가져와야 합니다. COCO weight에 다른 label 목록을 붙이거나 tiny 모델의 후처리를 일반 v3 출력에 적용하면 forward는 성공해도 결과가 틀립니다. 배포 폴더에 XML/BIN뿐 아니라 사용한 label, anchor, 입력 설정을 함께 버전으로 묶는 편이 안전합니다.
